小型医院污水处理设备

       我公司生产的小型医院污水处理设备集污水收集存储、过滤、消毒等功能为一体，将各功能部分组合到一个整体上，较传统的污水消毒工艺具有自动化程度高、安装操作方便、出水水质更好、占地面积小等特点，并且有效解决了污水量小、排放不连续的排污场所的使用不便的问题，广泛适用于村镇卫生院以及小型诊所、牙医诊所等。

一、设备结构及各部分功能

1、污水收集箱

尺寸：800x500x1200mm

材质：UPVC原生板材

主要功能：收集污水，污水收集方式分为自流和提升两种，污水流入收集箱首先经过格栅框隔除大块杂物，然后进入污水箱暂时储存，污水收集箱内设置高低液位控制提升泵和自吸泵的运行，同时设置了溢流口，防止污水溢出。

特点：减少了客户现场土建工程量，也可以放到室内，设备适应性更强。

2、污水过滤单元

组成：自吸泵（新界泵业）、石英砂过滤罐（外体玻璃钢）、Y型过滤器

功能特点：污水在收集池中经过大块杂物隔除、沉降，任然存在细小的悬浮物杂质，污水经过石英砂过滤器过滤后出水更为清澈。过滤罐可以进行手动反冲洗以保障过滤器过滤性能。

3、消毒单元

组成：缓释消毒器（或二氧化氯投加器）

功能特点：由于是医院污水，经过过滤器之后的水仍然含有大量的细菌病毒，污水过滤后流入经过消毒设备消毒后方可达标排放。过滤之后消毒会提高消毒效率，节省药剂，出水水质比常规医疗污水消毒工艺水质更高。

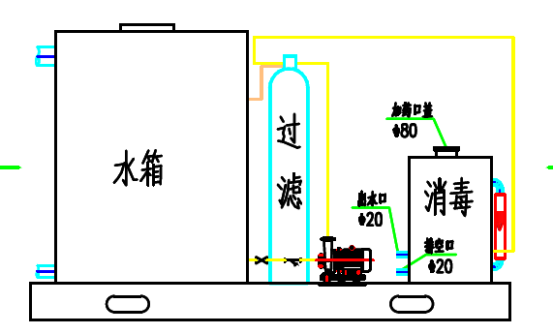

各部分结构示意图：

 二、设备安装、使用注意事项

1、安装：

    设备出厂时即为成套设备，水泵、过滤罐、消毒设备以及必须阀门管道都已经安装在是同一底座上，设备运到使用地后需放在平整地面，若是在天气比较寒冷冬季结冰的省市应放置在有保温措施的房间内防止冻裂设备。然后将污水引至收集箱（若无法自流需新建地下收集池一个，提升泵提升进水），出水接至市政管网。溢流口、排污口接至现场污水池。

设备总进电为220V电源线一条，通电后对设备各电器件进行手动自动调试。

2、操作

（1）将氯片2kg加入到缓释消毒器料筒中，拧紧盖子；

（2）检查设备阀门开闭情况，需将所有球阀打开，然后将设备控制箱打到自动上使设备运行；

（3）设备需定期清理Y型过滤器；

（4）当设备正常工作时发现出水口出水量明显减小时，将过滤器手动控制阀开到反洗位置进行反洗；

（5）定期检查缓释消毒器内氯片量，不足时及时添加

（6）设备运行一段时间后需对储水箱进行排泥，排泥周期视水质情况而定。
